Система электроснабжения потолочная двухсторонняя автоматическая (горизонтальный модуль)

Потолочная система электроснабжения двусторонняя автоматическая

Потолочная система электроснабжения двусторонняя с автоматическим подъемом и опусканием предназначена для оснащения островных столов в кабинетах физики, химии, инженерных классах, классах робототехники.

Потолочная система применяется для обеспечения электропитанием, сжатым воздухом, водой, вакуумом, вытяжной вентиляцией оборудования, приборов, электрических схем, цифровых лабораторий, для проведения практических и лабораторных работ.

Система рассчитана от 4 до 36 учеников. Один двусторонний потолочный модуль рассчитан на 4 ученика. Все компоненты управления потолочной системы электроснабжения находятся под контролем преподавателя полностью исключая несанкционированный доступ со стороны учеников.





Система электроснабжения потолочная включает в себя:

  • шкаф электроснабжения потолочных модулей c табло и кнопками управлением системой
  • автоматический потолочный модуль электроснабжения
  • комплект коммуникаций для подключения системы

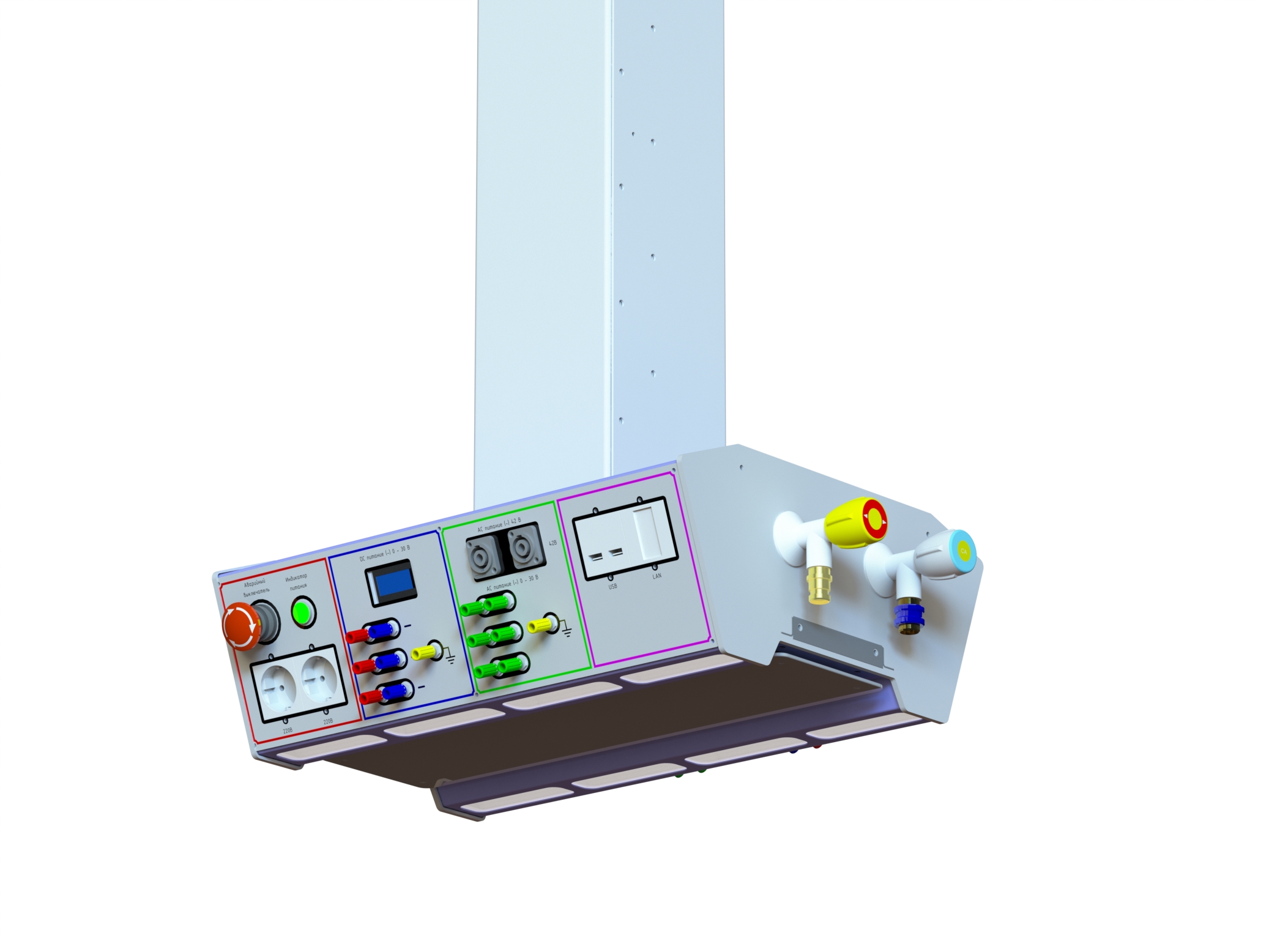

Потолочный модуль электроснабжения. Система потолочного электроснабжения

Потолочный модуль электроснабжения рассчитан на 4 учеников и включает в себя:

  • Кнопка аварийного отключения питания – 1 шт.
  • Индикаторная лампа "Питание"
  • Розетки 220 В
  • Вольтметр и амперметр для постоянного напряжения с LED дисплеем
  • Клеммы постоянного напряжения 0-30В (—) (электропитания подается с лабораторного источника питания 0-30В)
  • Розетки электропитания переменного напряжения 42 В (~) – 2 шт.
  • Клеммы переменного напряжения 0-42 В (~) (электропитания подается с лабораторного источника питания)
  • Разъемы USB 5V (для подзарядки цифровых лабораторий, планшетов, телефонов)
  • Локальная розетка LAN
  • Кнопка включения LED освещения
  • Быстросъемное соединение для сжатого воздуха (опционально)
  • Кран для воды (опционально)
  • Кран для вакуума (опционально)
  • Модуль вытяжной вентиляции (опционально)



Диапазон изменения высоты системы электроснабжения потолочной

В опущенном положении потолочный модуль электроснабжения находится на уровне 1,25 метра от пола (50 см от парты)

при поднятом положении до 2,1 метра от пола.

Диапазон изменения высоты до 850 мм.

Автоматический подъем и опускание потолочного модуля происходит при помощи электромоторов. Потолочные модули электроснабжения имеют возможность подниматься и опускаться как вместе, по группам или по отдельности. Энергоснабжение и управление всеми модулями системы осуществляется централизованно с помощью шкафа управления системой.

Система электроснабжения потолочная автоматическая



Шкаф управления системы электроснабжения потолочной включает в себя:

  • табло управления –  1 шт.
  • включатель системы –  1 шт.
  • включатель стойки стола учителя –  1 шт.
  • включатель для стоек электроснабжения учеников –  от 2 до 8 шт. (в зависимости от кол-ва потолочных модулей)
  • кнопки управления подъемом и опусканием потолочных модулей: одновременно, по группам или по отдельности каждый
  • кнопка аварийного выключения электроснабжения – 1 шт.
  • защитные устройства (контактор прерывания электрической цепи по сигналу аварийного отключения, автоматические выключатели со срабатыванием по постоянному и пиковому значению перегрузки, устройство защитного отключения по току утечки)
  • распределительная коробка –  1 шт.
  • источник питания – 1 шт.
  • лабораторный источник питания постоянного и переменного тока 0-30В
  • модуль подачи сжатого воздуха (опционально)
  • модуль подачи вакуума (опционально)
  • модуль подачи воды (опционально)
  • модуль управления вытяжной вентиляцией (опционально)



Варианты комплектации кабинетов

Кабинет может быть оснащен потолочными модулями от 4 (16 учеников) до 8 модулей (32 ученика). Один потолочный модуль рассчитан на 4 ученика.

Могут использоваться мобильные ученические парты, собирающиеся в островной стол из 2 парт (при проведении практических занятий).

Потолочная система электроснабжения двусторонняя на 16 учеников

Потолочная система электроснабжения двусторонняя на 24ученика

Потолочная система электроснабжения двусторонняя на 24 ученика

Потолочная система электроснабжения двусторонняя на 32 ученика

Потолочная система электроснабжения двусторонняя автоматическаяПотолочная система электроснабжения двусторонняя автоматическая



Варианты комплектации: Кнопка аварийного отключения питания
Индикаторная лампа "Питание"
Розетки 220 В
Вольтметр и амперметр для постоянного напряжения с LED дисплеем
Клеммы постоянного напряжения 0-30В (—)
Розетки электропитания переменного напряжения 42 В (~)
Клеммы переменного напряжения 0-42 В (~)
Разъемы USB 5V
Локальная розетка LAN
Кнопка включения LED освещения
Быстросъемное соединение для сжатого воздуха (опционально)
Кран для воды (опционально)
Кран для вакуума (опционально)
Модуль вытяжной вентиляции (опционально)
Цвет: Серый, под заказ возможен любой по цвету Ral
