Система электроснабжения потолочная двухсторонняя автоматическая

Потолочная система электроснабжения двусторонняя автоматическая

Потолочная система электроснабжения двусторонняя с автоматическим подъемом и опусканием предназначена для оснащения островных столов в кабинетах физики, химии, инженерных классах, классах робототехники.

Применяются для обеспечения электропитанием (220 В, 42 В  (~) , 5 В (—) , 0-30В (—)) оборудования, электрических схем, цифровых лабораторий, робототехники, станков и др. оборудования.

Система рассчитана от 4 до 36 учеников. Один двусторонний потолочный модуль рассчитан на 4 ученика. Все компоненты управления потолочной системы электроснабжения находятся под контролем преподавателя полностью исключая несанкционированный доступ со стороны учеников.



Система электроснабжения потолочная включает в себя:

  • шкаф электроснабжения потолочных модулей c табло и кнопками управлением системой
  • автоматический потолочный модуль электроснабжения
  • комплект коммуникаций для подключения системы

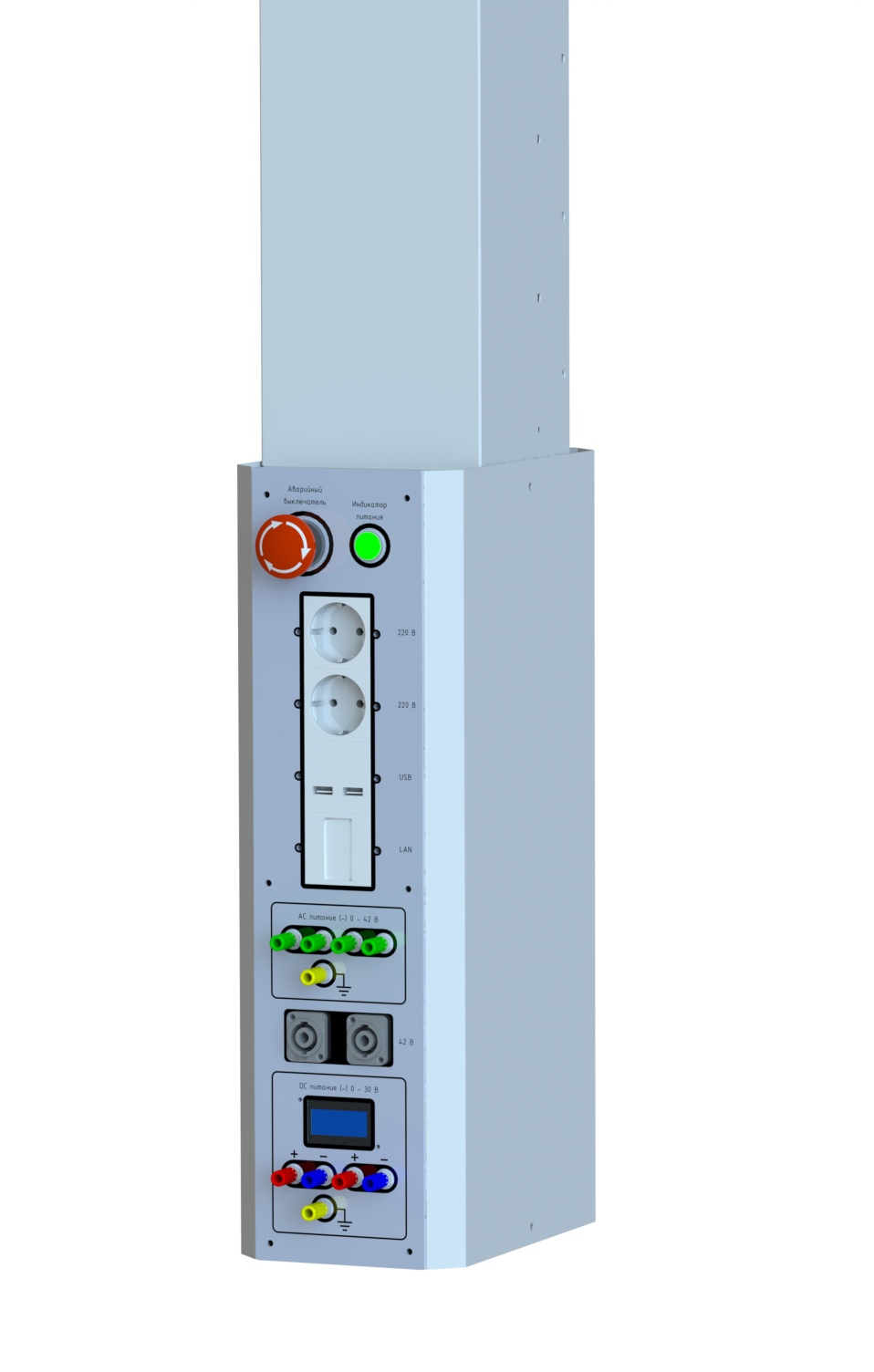

Система электроснабжения двухсторонняя автоматическаяПотолочный модуль электроснабжения рассчитан на 4 учеников и включает в себя:

  • Кнопка аварийного выключения
  • Розетки 220 В (отключается централизованно)
  • USB 5В 1А и 2А
  • Локальная розетка LAN
  • Клеммы переменного напряжения 0-42 В (~) (электропитания подается с лабораторного источника питания)
  • Точка питания переменного напряжения 42 В (~)
  • Амперметр и вольтметр для постоянного тока (—) с LED дисплеем
  • Клеммы постоянного напряжения 0-30В (—) (электропитания подается с лабораторного источника питания 0-30В)

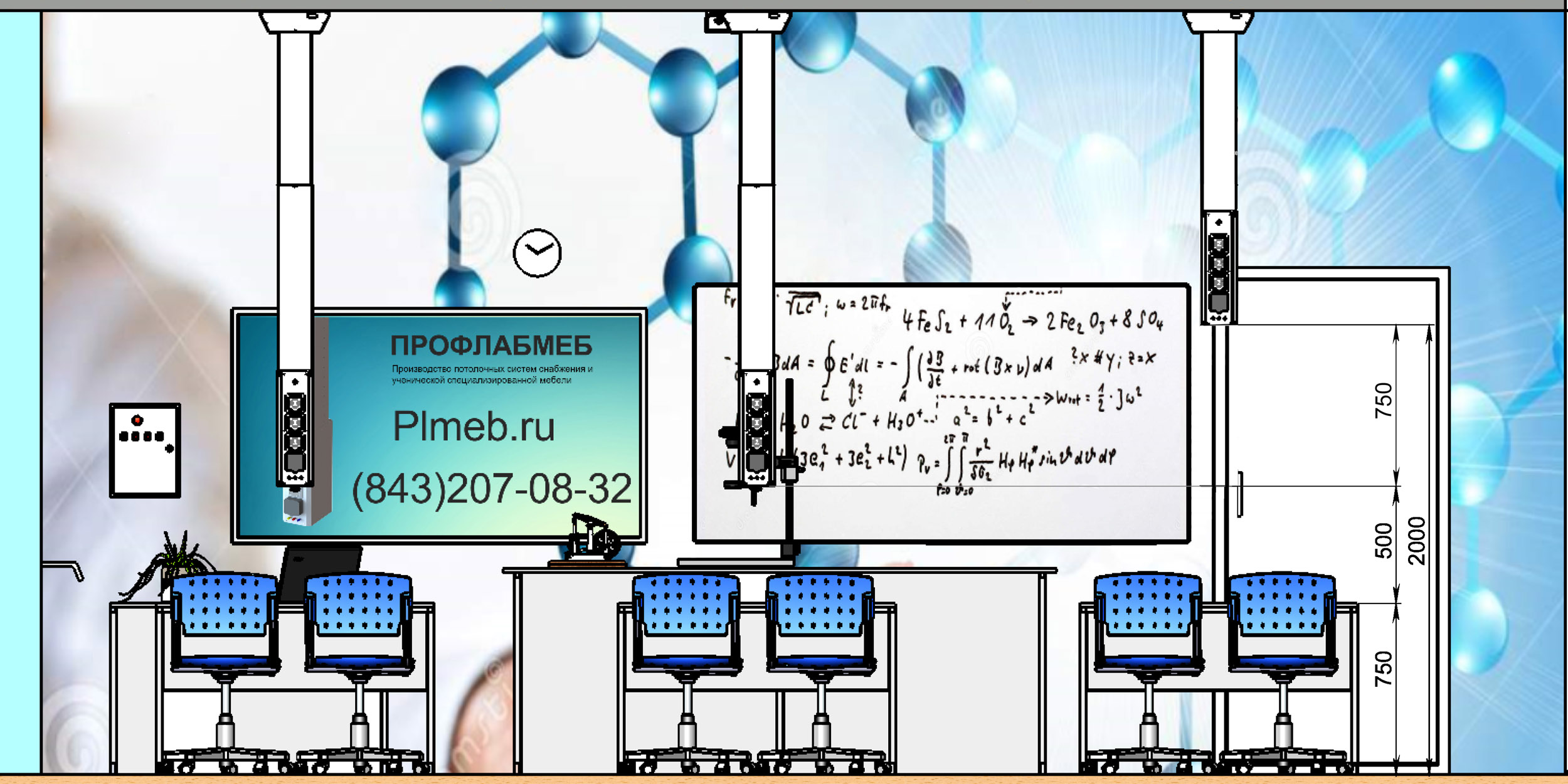

Диапазон изменения высоты системы электроснабжения потолочной

В опущенном положении потолочный модуль электроснабжения находится на уровне 1,25 метра от пола (50 см от парты), при поднятом положении 2 метра от пола. Диапазон изменения высоты 75 см.

Автоматический подъем и опускание потолочного модуля происходит при помощи электромоторов. Потолочные модули электроснабжения имеют возможность подниматься и опускаться как вместе, по группам или по отдельности. Энергоснабжение и управление всеми модулями системы осуществляется централизованно с помощью шкафа управления системой.

 Потолочная система электроснабжения



шкаф управления потолочной системы электроснабженияШкаф управления системы электроснабжения потолочной включает в себя:

  • табло управления –  1 шт.
  • включатель системы –  1 шт.
  • включатель стойки стола учителя –  1 шт.
  • включатель для стоек электроснабжения учеников –  от 2 до 8 шт. (в зависимости от кол-ва потолочных модулей)
  • кнопки управления подъемом и опусканием потолочных модулей: одновременно, по группам или по отдельности каждый
  • кнопка аварийного выключения электроснабжения – 1 шт.
  • защитные устройства (контактор прерывания электрической цепи по сигналу аварийного отключения, автоматические выключатели со срабатыванием по постоянному и пиковому значению перегрузки, устройство защитного отключения по току утечки)
  • распределительная коробка –  1 шт.
  • источник питания – 1 шт.
  • лабораторный источник питания постоянного и переменного тока 0-30В (опционально)





Варианты комплектации кабинетов

Кабинет может быть оснащен потолочными модулями от 4 (16 учеников) до 8 модулей (32 ученика). Один потолочный модуль рассчитан на 4 ученика.

Могут использоваться мобильные ученические парты, собирающиеся в островной стол из 2 парт (при проведении практических занятий).

Потолочная система электроснабжения двусторонняя на 16 учеников

Потолочная система электроснабжения двусторонняя на 24ученика

Потолочная система электроснабжения двусторонняя на 24 ученика

Потолочная система электроснабжения двусторонняя на 32 ученика

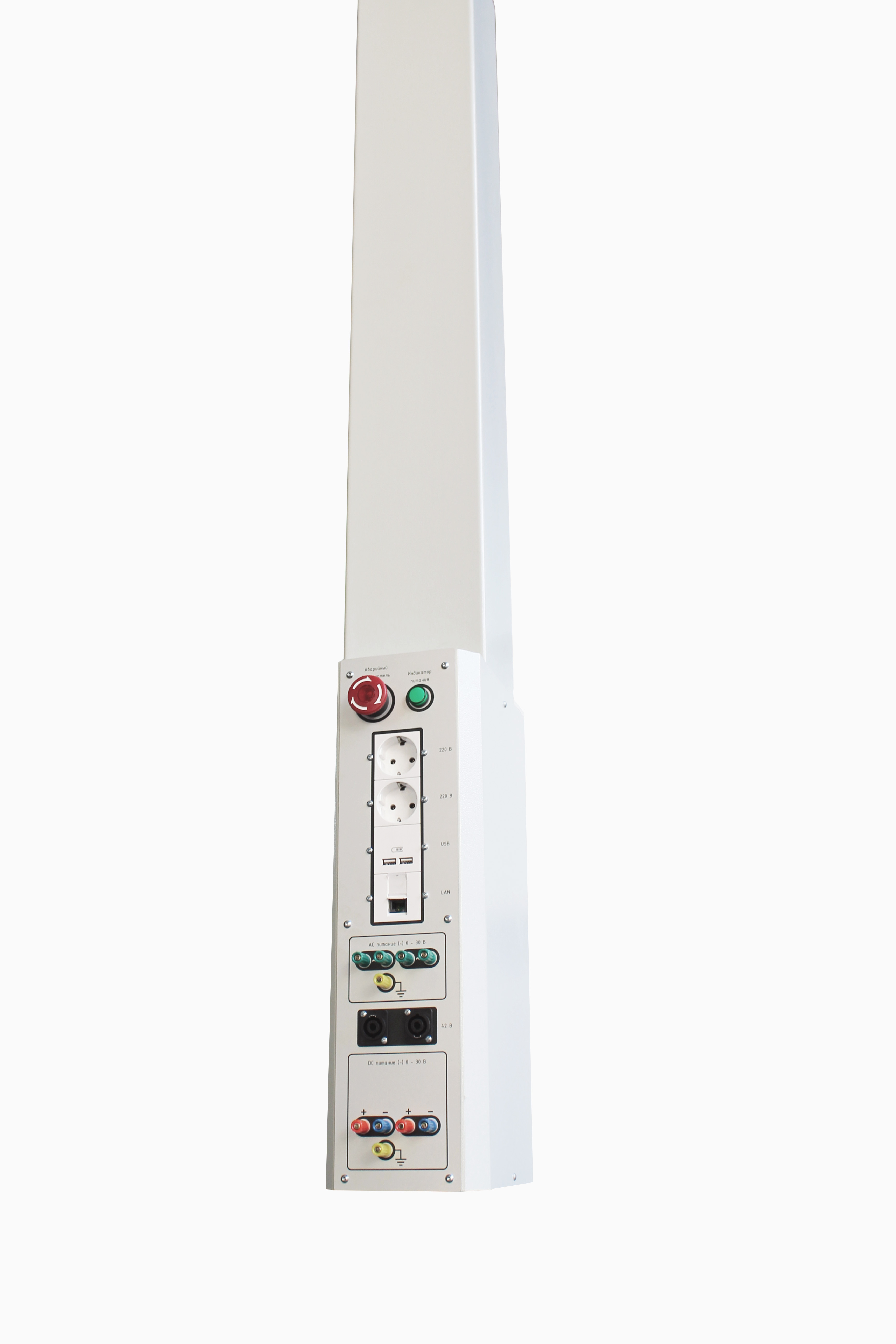

 Система электроснабжения потолочная, потолочный модуль электроснабженияСистема электроснабжения потолочная, потолочный модуль электроснабжения

Варианты комплектации: Кнопка аварийного выключения
Розетки 220 В (отключается централизованно)
USB 5В 1А и 2А
Локальные розетки LAN
Клеммы переменного напряжения 0-42 В (~) (электропитания подается с лабораторного источника питания)
Точка питания переменного напряжения 42 В (~)
Амперметр и вольтметр для постоянного тока (—) с LED дисплеем
Клеммы 0-30В (—) (электропитания подается с лабораторного источника питания 0-30В)
Цвет: Серый, под заказ возможен любой по цвету Ral
